Instalasi VOIP dengan Aplikasi 3CX Phone dan Sever Trixbox | Teknik Komputer Jaringan

Halo Sobat Techno! Back again with mimin. Dengan materi bahasan kali ini adalah bagiamana cara kita melakukan komunikasi via internet protocol atau biasa disebut VOIP. Namun sebelum tutorial ini dimulai. Ada baiknya kalian mengetahui tentang apa itu VOIP.
Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.
Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan IP bersifat global. Sehingga untuk hubungan Internasionaldapat ditekan hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voicedan data networkterpisah, sehingga IP Phone dapat di tambah, dipindah dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional yang harus mempunyai port tersendiri di Sentral atau PBX (Private branch exchange).

Fungsi VoIP :
  1. Signalling – Signalling berfungsi untuk menamkap jaringan yang dituju, sehingga dapat melakukan inisialisasi (penyampaian) pesan/percakapan
  2. Database Service – Layanan database adalah salah satu fungsiVoIP dalam mencari tujuan akhir/endpoint yang harus dituju, sekaligus sebagai penerjemah alamat yang biasanya digunakan dalam duajaringan yang berbeda.
  3. Call Connect/Disconnect (Bearer Control) – Bearer Control memungkinkan si penerima panggilan dapat memutuskan panggilan/menerima panggilan.
  4. Codecs Operations – Berguna sebagai coder ataupun decoderdalam pengubahan/transmitted suara menjadi sinyal digital/paket data ataupun sebaliknya.

Cara Kerja VoIP :



Cara Kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub/ Router/ ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.
Untuk Pengiriman sebuah sinyal ke remote destination dapat dilakukan secara digital yaitu sebelum dikirim data yang berupa sinyal analog diubah ke bentuk data digital dengan ADC (Analog to Digital Converter), kemudian ditransmisikan, dan di penerima dipulihkan kembali menjadi data analog dengan DAC (Digital to Analog Converter). Begitu juga dengan VoIP, digitalisasi voice dalam bentuk packets data, dikirimkan dan di pulihkan kembali dalam bentuk voice di penerima. Format digital lebih mudah dikendaika, dalam hal ini dapat dikompresi, dan dapat diubah ke format yang lebih baik dan data digital lebih tahan terhadap noise daripada analog.

A.    Langkah Kerja

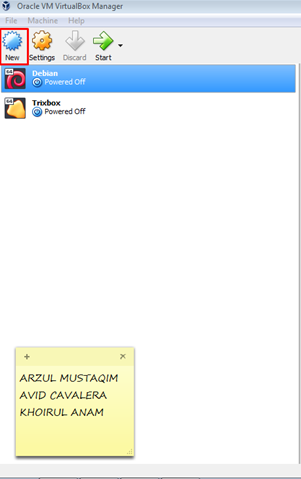

  1. Install Server Trixbox pada Virtual Box. Siapkan file ISO Trixbox dan software Virtual Box. Buka Virtual Box lalu pilih New.
  2. Isikan kolom “Name” sesuai keinginan anda, pilih Linux pada kolom “Type”, dan Other Linux pada kolom “Version”, Lalu klik Next
  3. Atur besar virtual RAM sesuai kebutuhan, disarankan untuk tidak melebibi batas warna hijau karena akan memperberat kinerja laptop nanti pada saat penggunaan virtualbox. Lalu klik Next
  4. Pilih “Create a virtual hardisk now” lalu klik “Create”
  5. Selanjutnya , pilih VDI (Virtual Disk Image), klik Next
  6. Pilih Dynamicaly Aloctaed, kemudian klik Next
  7. Tentukan besar virtual hardisk yang akan digunakan. Lalu klik Create
  8. Lalu klik pada bagian Setting
  9. Pada tab Storage, pilih Empty kemudian klik tombol lambang cd
  10. Pilih Choose Virtual Optical Disk File. Kemudian cari file ISO yang telah disiapkan tadi kemudian klik Open
  11. Lanjut pada tab Network pilih Host-Only Adapter dan pilih VirtualBox Host Only Ethernet Adapter pada pilihan Promiscuous Mode pilih Allow All. Lalu klik OK
  12. Selanjutnya kita akan menkonfigurasi IP agar Virtualbox dengan Windows dapat terkoneksi. Buka Control Panel lalu klik Connect To Network
  13. Kemudian pilih Change Adapter Network
  14. Klik kanan pada VirtualBox Host-Only Network pilih Properties
  15. Atur IP Windows sesuai kebutuhan Anda, asalkan tidak ada IP yang sama, untuk gateway
    isikan dengan IP Trixbox yang nantinya akan kita buat. Lalu Klik OK
  16. Klik Start pada Trixbox untuk melakukan instalasi, tekan Enter dan lanjut ke proses selanjutnya.
  17. Pada keyboard type pilih US
  18. Pada Time Zone Selection pilih Asia/Jakarta kemudian OK dan klik F12 untuk lanjut ke layar berikutnya.
  19. Masukkan passwrod sesuai keinginan Anda. Pastikan password terdiri dari minimal 6 suku kata.
  20. Proses instalasi sedang berjalan, tunggu sebentar sampai selesai dan akan otomatis booting ke sistem Trixbox.
  21. Setelah booting awal, akan muncul pilihan seperti ini. Pilih yang paling atas.
  22. Tunggu proses booting Trixbox sampai muncul perintah login. Login menggunakan username root dan password yang telah Anda atur sebelumnya. Setelah login masukkan perintah su lalu Enter untuk masuk ke mode root.
  23. Ketikkan perintah seperti di bawah ini untuk mengatur IP Trix box kita.
  24. Klik Enter pada Edit Devices
  25. Pada pilihan pertama klik Enter untuk mengedit IP Trixbox.
  26. Pada kolom Use DHCP hilangkan bintang dengan cara tekan spasi maka akan keluar 3 kolom berikutnya. Masukkan IP yang dikehendaki, asalkan tidak sama dengan IP Windows yang telah kita buat sebelumnya. Kemudian pilih Enter. Kembali ke menu sebelumnya, pilih Save&Quit
    .
  27. Lalu masukkan perintah Reboot untuk merestart ulang Trixbox yang telah disetting tadi. Setelah tahap ini, pembuatan server Trixbox telah selesai. Kita lanjutkan ke tahap berikutnya.
  28. Buka Browser anda kemudian. Ketikkan IP Trixbox yang telah anda buat tadi. Klik switch yang ada di pojok kanan atas. Lalu Masukkan Username :maint dan password : password klik Log In. Kemudian pilih PBX.
  29. Kemudian piih Extensions, klik Submit
  30. Pada User Extension masukkan angka sesuai kehendak anda, disini User Extension diibaratkan sebagai nomor telepon anda, Kemudian untuk nama kontak ada pada display name. dan isi juga SIP Alias dan secret code sama dengan User Extension. Lalu klik Submit. Lakukan hal serupa lagi untuk menambah nomor telepon karena kita membutuhkan 2 nomor telepon yaitu client dan server. Setelah tahap ini.semua setting PBX di browser telah selesai, lanjut ketahap berikutnya.
  31. Pastikan anda telah menginstall sotware 3CX Phone di laptop anda sebagai server dan teman anda sebagai client. Namun sebelumnya kita akan kembali mengatur koneksi antar jaringan anda dengan teman anda sebagai client. Siapkan kabel LAN, tancapkan pada masing-masing laptop, kembali ke Virtual Box untuk mengatur agar server Trixbox bisa masuk ke jaringan teman anda sebagai client. Buka Setting pada VirtualBox lalu pilih Bridged Adapter kemudian klik OK.
  32. Kita atur lagi IP untuk mengkoneksikan laptop anda dengan teman Anda. Masuk ke Control Panel-Network and Sharing Center-Change Adapter Settings- Pilih Ethernet – Klik kanan –Properties Lalu TCP IPv4, Masukkan IP Windows tidak boleh sama dengan IP trixbox maupun IP Virtualbox. Untuk gateway nya sendiri masukkan IP trixbox. Untuk client IP nya tidak boleh sama dengan server. Dan gateway masukkan IP server. Test koneksi dengan cara ping.
  33. Buka aplikasi 3CX Phone anda kemudian lakukan konfigurasi.
  34. Lakukan konfigurasi seperti berikut. Klik OK. Lakukan hal yang sama pada client namun sesuai dengan nomor yang dibuat untuk client tadi.
  35. Setelah itu coba lakukan panggilan dengan mengetikkan nomor client, dan lakukan panggilan video call.
Oke Sobat Techno, itulah sedikit tutorial dari mimin tentang telpon-telpon via kabel LAN, walaupun sebenarnya sangat tidak efektif namun setidaknya kita dapat ilmu seperti ini.

See you on next article Sobat Techno...!
